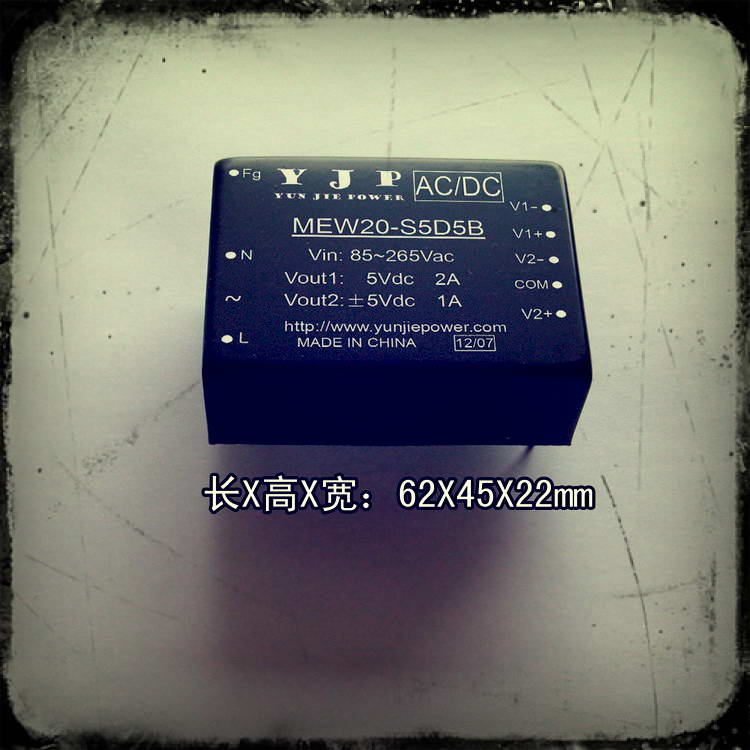

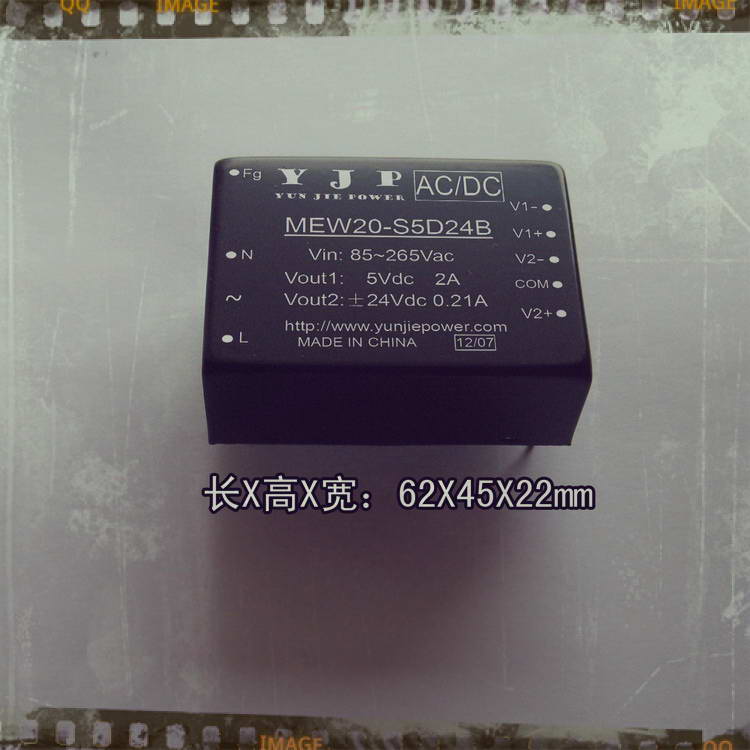

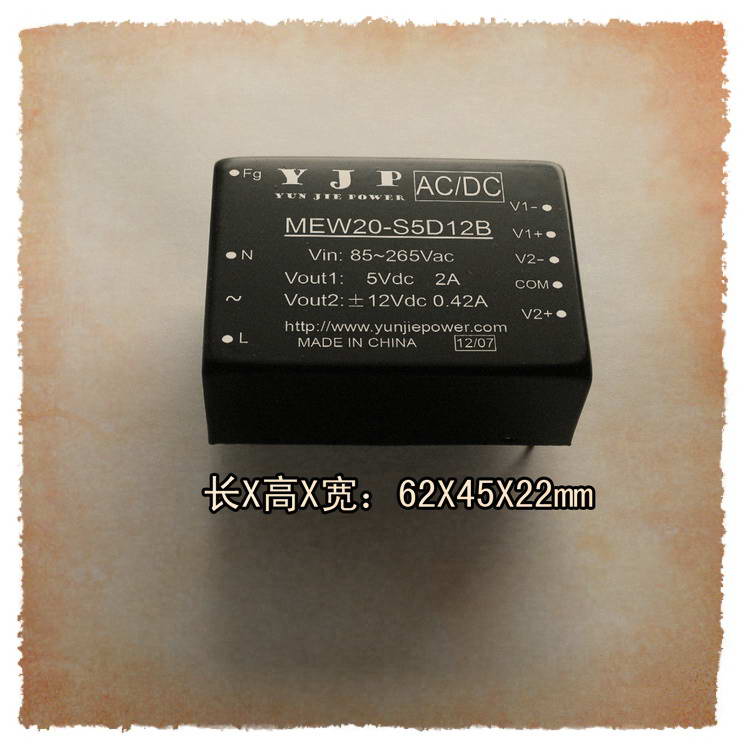

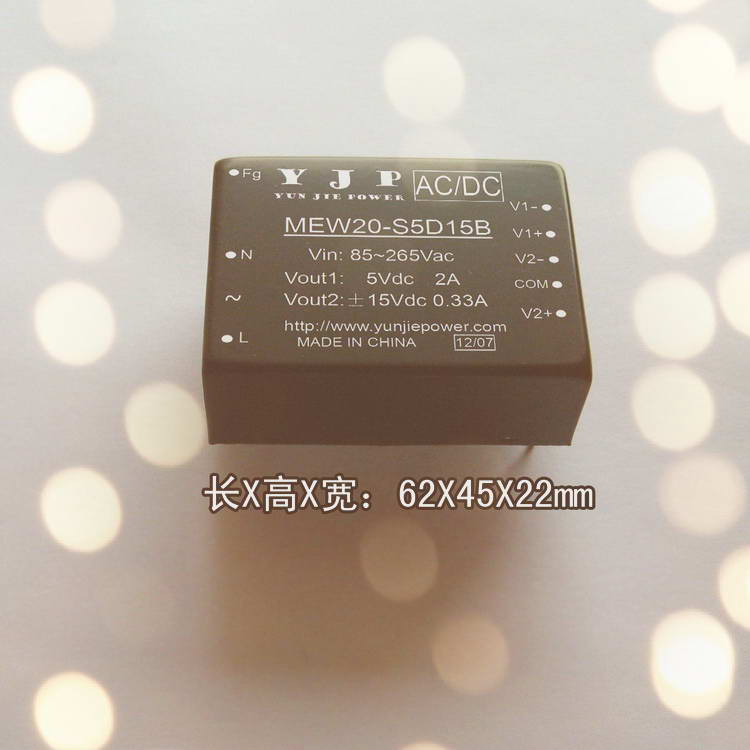

◆220Vac输入 三组电压输出 20W系列 AC/DC 电源模块◆

产品型号:MEW20—S□D□B   “□”为输出电压参数
输入规格:220V(85~265V)ac宽电压,(其它规格请联系)
输出功率:20W
输出电压:3V;3.3V;5V;6V;7.5V;9V;12V;
       15V;18V;24V
等(其它规格请联系)PCB下载
外型尺寸:62×45×22mm    B封装
封装形式:塑壳 或 金属外壳
典型参数:MEW20—S□D□B  Typical Parameters(PDF下载)

产品型号一览表

输入电压:  85~265Vac  (W)



输入电压:  165~265Vac  (N)

产品型号

输出电压(Vo1/Io1)

输出电压(Vo2/Io2)

产品型号

输出电压(Vo1/Io1)

输出电压(Vo2/Io2)

MEW20-S5D5B

5V/2000mA

±5V/1000mA

MEN20-S5D5B

5V/2000mA

±5V/1000mA

MEW20-S5D12B

5V/2000mA

±12V/420mA

MEN20-S5D12B

5V/2000mA

±12V/420mA

MEW20-S5D15B

5V/2000mA

±15V/330mA

MEN20-S5D15B

5V/2000mA

±15V/330mA

MEW20-S5D24B

5V/2000mA

±24V/210mA

MEN20-S5D24B

5V/2000mA

±24V/210mA

MEW20-S12D5B

12V/1500mA

±5V/500mA

MEN20-S12D5B

12V/1500mA

±5V/500mA

MEW20-S12D12B

12V/830mA

±12V/420mA

MEN20-S12D12B

12V/830mA

±12V/420mA

MEW20-S12D15B

12V/830mA

±15V/330mA

MEN20-S12D15B

12V/830mA

±15V/330mA

MEW20-S12D24B

12V/830mA

±24V/210mA

MEN20-S12D24B

12V/830mA

±24V/210mA

MEW20-S15D5B

15V/1000mA

±5V/500mA

MEN20-S15D5B

15V/1000mA

±5V/500mA

MEW20-S15D12B

15V/670mA

±12V/420mA

MEN20-S15D12B

15V/670mA

±12V/420mA

MEW20-S15D15B

15V/330mA

±15V/330mA

MEN20-S15D15B

15V/330mA

±15V/330mA

MEW20-S15D24B

15V/330mA

±24V/210mA



MEN20-S15D24B

15V/330mA

±24V/210mA

MEW20-S24D5B

24V/630mA

±5V/500mA

MEN20-S24D5B

24V/630mA

±5V/500mA

MEW20-S24D12B

24V/420mA

±12V/420mA



MEN20-S24D12B

24V/420mA

±12V/420mA

MEW20-S24D15B

24V/420mA

±15V/330mA

MEN20-S24D15B

24V/420mA

±15V/330mA

MEW20-S24D24B

24V/420mA

±24V/210mA



MEN20-S24D24B

24V/420mA

±24V/210mA

MEW20-S*D*B

其它输出电压

其它输出电压

MEN20-S*D*B

其它输出电压

其它输出电压


         产品外观

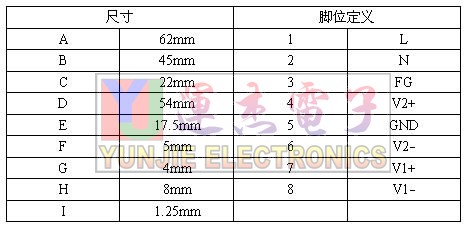

管脚功能图

注:除非另有说明,指标一般在标称输入电压、满载和25℃,70%RH下测得。

输入特性

输入电压范围

输入频率

输入电流

浪涌电流

外接保险丝推荐值

85265Vac ,165265Vdc

4763Hz

10VAC

230VAC

10VAC

230VAC

2A/250V 慢断

200mA , typ

100mA , typ

10A, typ

30A, typ

输出特性

连续输出功率

20W

输出电压设定精度

±1%(主路)  ±5%(辅路)

典型满载效率

79%(典型值)

源效应

±0.5%(主路) ±1.5%(辅路)

负载效应                 平衡负载

±2%(主路)  ±5%(辅路)

最小负载

10%(主路)

输出纹波噪声(峰-峰值)  (20MHz Bandwidth)

1%(Vpp) (Typ)  2%(Vpp) (Max)

短路保护

可长期短路,自恢复(特别说明除外)

过流保护

≥110%Io

输出过压保护             3.3 / 5VDC models 9VDC models

12 / 15VDC models

24VDC models

48VDC models

≤6.5VDC

≤12VDC

≤20VDC

≤30VDC

≤60VDC



一般特性

温度特性                         工作温度

功率降额 (55℃以上)

存储温度

外壳温度

-40+70

3.75% /

-40+105

+90  max

掉电保持时间

80ms(typ) / at Vin:230VAC

湿度

85%(max)

温漂

0.05% /(主路)0.2% /(辅路)

开关频率

60kHz /100Khz

绝缘电压

2000VAC/1Min

绝缘电阻

100MΩ(min)

漏电流

0.3mA RMS typ. 230VAC/50Hz

安规

符合UL1950/IEC950/CCEE等相关规定

外壳材料

塑壳  /  金属壳(需定制)

安装

DIP 直焊式

MTBF

>100,000h @25

外观尺寸

62X45X22mm

冷却方式

自然冷却

重量

90g



  安装式

  为方便非直焊式用户及需要螺丝固定的用户方便使用。
  本公司所有1~30W功率的电源模块均可改制为接线安装方式输出。
  改制后产品外观及尺寸如下图所示

 E型 产品外观图  (适合1~5W功率)

 E型 安装尺寸




 F型 产品外观图  (适合10~20W功率)

 F型 安装尺寸



 G型 产品外观图  (适合15~40W功率)

 G型 安装尺寸
