◆220Vac输入 三组电压输出
30W系列 AC/DC 电源模块◆ |
 |
|
 |
产品型号:MEW30—S□D□D
“□”为输出电压参数
输入规格:220V(85~265V)ac宽电压,(其它规格请联系)
输出功率:30W
输出电压:3V;3.3V;5V;6V;7.5V;9V;12V;
15V;18V;24V等(其它规格请联系)
外型尺寸:72×50×24mm
D封装
封装形式:金属外壳
典型参数:MEW30—S□D□D
Typical Parameters（PDF下载） |
 |
|
输入电压:
85~265Vac (W型) |
|
输入电压:
165~265Vac (N型) |
|
产品型号 |
输出电压(Vo1/Io1) |
输出电压(Vo2/Io2) |
产品型号 |
输出电压(Vo1/Io1) |
输出电压(Vo2/Io2) |
|
MEW30-S5D5D |
5V/3000mA |
±5V/1500mA |
MEN30-S5D5D |
5V/3000mA |
±5V/1500mA |
|
MEW30-S5D12D |
5V/3000mA |
±12V/630mA |
MEN30-S5D12D |
5V/3000mA |
±12V/630mA |
|
MEW30-S5D15D |
5V/3000mA |
±15V/500mA |
MEN30-S5D15D |
5V/3000mA |
±15V/500mA |
|
MEW30-S5D24D |
5V/3000mA |
±24V/310mA |
MEN30-S5D24D |
5V/3000mA |
±24V/310mA |
|
MEW30-S12D5D |
12V/2000mA |
±5V/500mA |
MEN30-S12D5D |
12V/2000mA |
±5V/500mA |
|
MEW30-S12D12D |
12V/1500mA |
±12V/500mA |
MEN30-S12D12D |
12V/1500mA |
±12V/500mA |
|
MEW30-S12D15D |
12V/1250mA |
±15V/500mA |
MEN30-S12D15D |
12V/1250mA |
±15V/500mA |
|
MEW30-S12D24D |
12V/1250mA |
±24V/310mA |
MEN30-S12D24D |
12V/1250mA |
±24V/310mA |
|
MEW30-S15D5D |
15V/1670mA |
±5V/500mA |
MEN30-S15D5D |
15V/1670mA |
±5V/500mA |
|
MEW30-S15D12D |
15V/1000mA |
±12V/630mA |
MEN30-S15D12D |
15V/1000mA |
±12V/630mA |
|
MEW30-S15D15D |
15V/1000mA |
±15V/500mA |
MEN30-S15D15D |
15V/1000mA |
±15V/500mA |
|
MEW30-S15D24D |
15V/1000mA |
±24V/310mA |
|
MEN30-S15D24D |
15V/1000mA |
±24V/310mA |
|
MEW30-S24D5D |
24V/1000mA |
±5V/500mA |
MEN30-S24D5D |
24V/1000mA |
±5V/500mA |
|
MEW30-S24D12D |
24V/630mA |
±12V/630mA |
|
MEN30-S24D12D |
24V/630mA |
±12V/630mA |
|
MEW30-S24D15D |
24V/630mA |
±15V/500mA |
MEN30-S24D15D |
24V/630mA |
±15V/500mA |
|
MEW30-S24D24D |
24V/630mA |
±24V/310mA |
|
MEN30-S24D24D |
24V/630mA |
±24V/310mA |
|
MEW30-S*D*D |
其它输出电压 |
其它输出电压 |
MEN30-S*D*D |
其它输出电压 |
其它输出电压 |
|
|

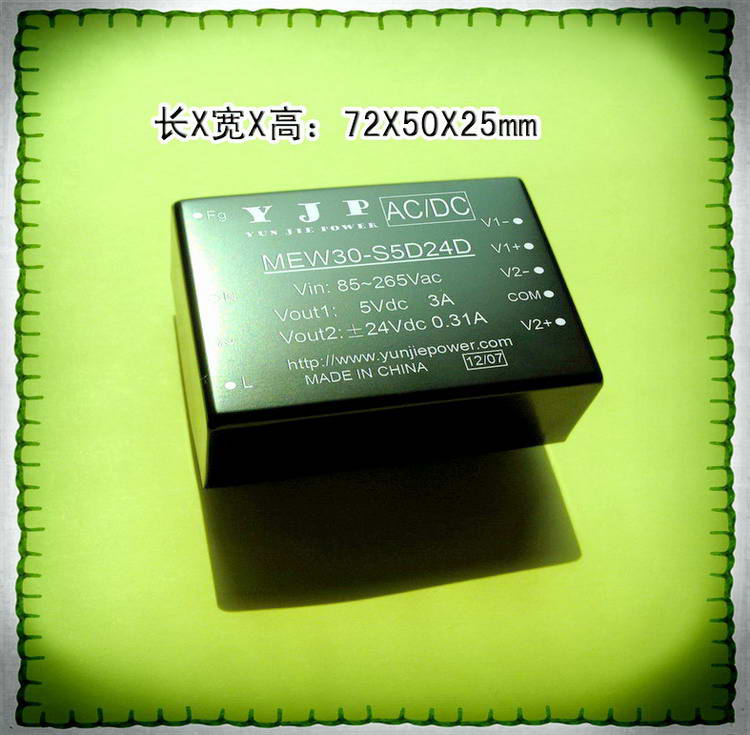

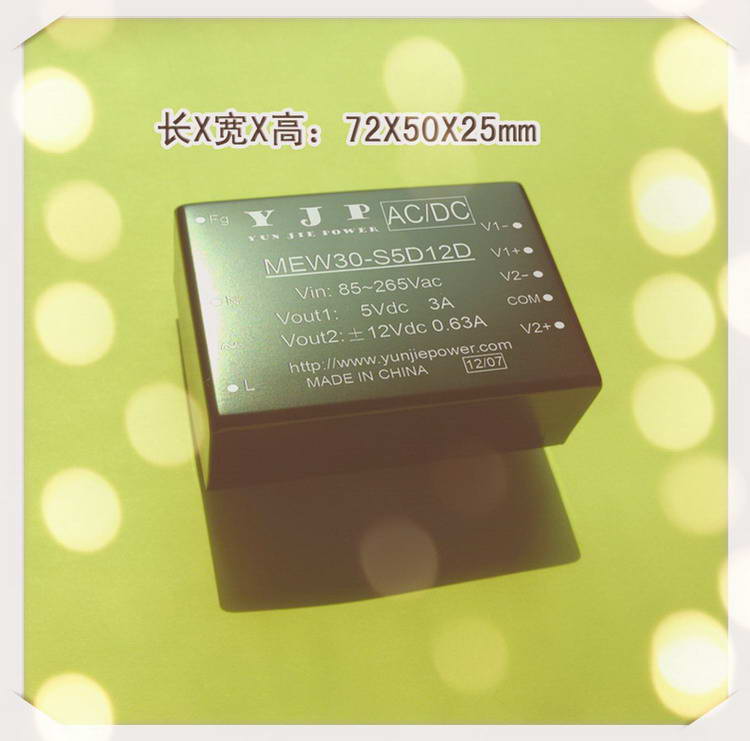

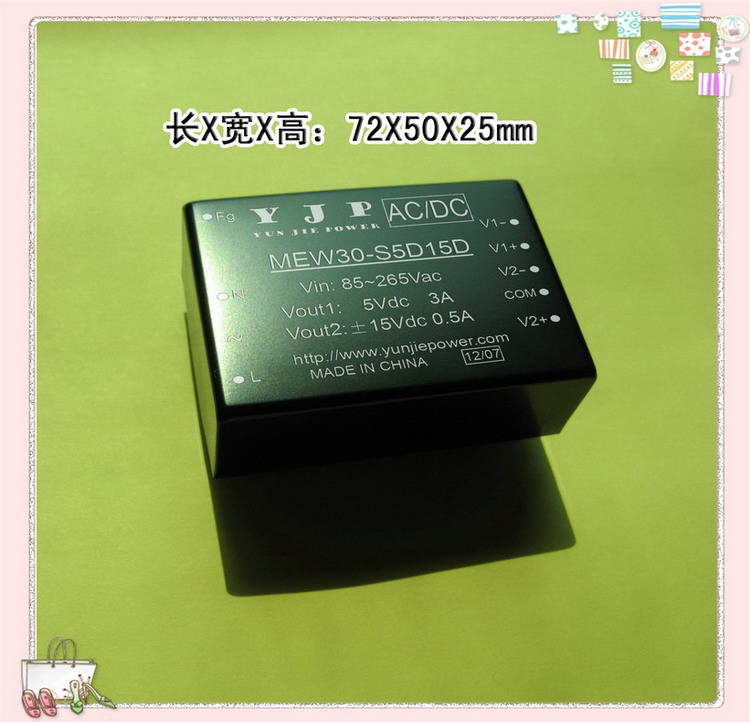

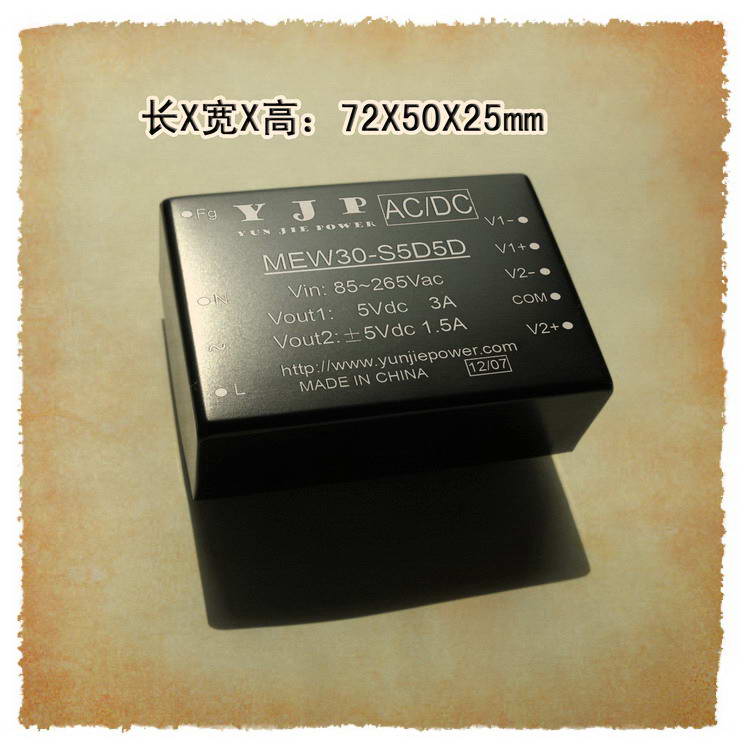

产品外观 |
|
 |
 |
 |
 |
注：除非另有说明，指标一般在标称输入电压、满载和25℃，70%RH下测得。  |
|
输入特性 |
|
输入电压范围 |
输入频率 |
输入电流 |
浪涌电流 |
外接保险丝推荐值 |
|
85～265Vac
,165～265Vdc |
47～63Hz |
10VAC |
230VAC |
10VAC |
230VAC |
2A/250V
慢断 |
|
200mA , typ |
100mA , typ |
10A, typ |
30A, typ |
|
|
输出特性 |
|
连续输出功率 |
30W |
|
输出电压设定精度 |
±1%（主路）
±5%（辅路） |
|
典型满载效率 |
79%（典型值） |
|
源效应 |
±0.5%（主路）
±1.5%（辅路） |
|
负载效应
平衡负载
|
±2%（主路）
±5%（辅路） |
|
最小负载
|
10%（主路） |
|
输出纹波噪声（峰-峰值）
(20MHz Bandwidth) |
＜1%(Vpp)
(Typ)
＜2%(Vpp)
(Max) |
|
短路保护 |
可长期短路,自恢复（特别说明除外） |
|
过流保护 |
≥110%Io |
|
输出过压保护
3.3 / 5VDC models
9VDC models
12 / 15VDC models
24VDC models
48VDC models |
≤6.5VDC
≤12VDC
≤20VDC
≤30VDC
≤60VDC |
|
|
一般特性 |
|
温度特性
工作温度
功率降额
(在55℃以上)
存储温度
外壳温度 |
-40℃～+70℃
3.75% /
℃
-40℃～+105℃
+90 max
℃
|
|
掉电保持时间 |
80ms(typ) / at Vin:230VAC |
|
湿度 |
85%(max) |
|
温漂 |
0.05% /℃（主路）0.2%
/℃（辅路） |
|
开关频率 |
60kHz /100Khz |
|
绝缘电压 |
2000VAC/1Min |
|
绝缘电阻 |
100MΩ(min) |
|
漏电流 |
0.3mA RMS typ. 230VAC/50Hz |
|
安规 |
符合UL1950/IEC950/CCEE等相关规定 |
|
外壳材料 |
金属壳 |
|
安装 |
DIP
直焊式 |
|
MTBF |
>100,000h @25℃ |
|

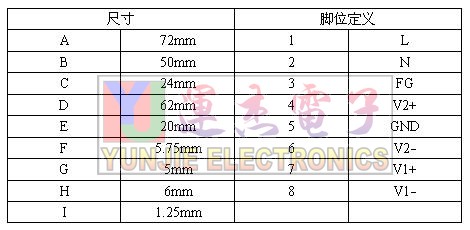

外观尺寸 |
72X50X24mm |
|
冷却方式 |
自然冷却 |
|
重量 |
110g |
|
|
安装式 |
为方便非直焊式用户及需要螺丝固定的用户方便使用。
本公司所有电源模块均可改制为接线安装方式输出。
以上为两种改装方案：改装后产品外观及尺寸如下图
 |
 |
